L’article en bref
Le Power over Ethernet simplifie l’installation de caméras IP en combinant données et alimentation électrique.
- Technologie PoE : un seul câble RJ45 transmet simultanément l’alimentation (48V) et les données réseau jusqu’à 100 mètres de distance
- Normes à connaître : IEEE 802.3af (12,9W) pour caméras fixes, IEEE 802.3at PoE+ (24-30W) pour modèles motorisés et PTZ
- Équipements nécessaires : injecteur PoE pour 1-2 caméras, switch PoE pour installations multiples, ou NVR PoE tout-en-un avec enregistrement intégré
- Résolution recommandée : minimum 2MP/1440p pour usage domestique, 4K pour surveillance professionnelle avec vision nocturne infrarouge
- Installation optimale : câble catégorie 6, zones de détection configurées, réseau sécurisé dédié et maintenance régulière des optiques
Je travaille depuis des années dans le domaine de l’électronique et de la vidéosurveillance. J’ai vu passer énormément de configurations différentes chez mes clients. Aujourd’hui, je vais vous parler d’une technologie qui simplifie vraiment la vie : le Power over Ethernet pour caméras. Cette solution révolutionne l’installation des systèmes de surveillance en permettant d’alimenter vos caméras IP directement via le câble réseau. Plus besoin de vous soucier des prises électriques à proximité ou de tirer deux câbles distincts jusqu’à chaque point de surveillance.
Lors d’une installation chez un particulier l’année dernière, j’ai pu mesurer la différence. Le client voulait placer une caméra sous son auvent, loin de toute prise de courant. Avec une solution PoE, j’ai simplement tiré un câble RJ45 depuis son routeur équipé d’un switch adapté. L’installation a pris deux fois moins de temps qu’avec une configuration classique.
Comprendre le fonctionnement du Power over Ethernet pour la vidéosurveillance
Le PoE Power over Ethernet caméra repose sur un principe simple mais ingénieux. Cette technologie transmet à la fois les données réseau et l’alimentation électrique à travers un unique câble RJ45. Vos caméras IP reçoivent donc simultanément leur connexion internet et leur énergie par le même support physique.
Je vous explique concrètement comment cela fonctionne. Le courant électrique passe par les paires de fils non utilisées ou inutilisées du câble Ethernet. La tension normalisée est de 48V, ce qui permet de limiter les pertes en ligne sur des distances importantes. Vous pouvez installer vos caméras jusqu’à 100 mètres de votre équipement source sans problème de dégradation.
Les normes techniques à connaître
Deux standards principaux régissent cette technologie. La norme IEEE 802.3af correspond au PoE standard avec une puissance maximale de 12,9W. Cette version convient parfaitement pour les caméras fixes classiques sans fonctionnalités énergivores. La norme IEEE 802.3at, appelée PoE+, offre une puissance entre 24W et 30W. Je recommande cette option pour les modèles plus sophistiqués.
Attention particulière pour les caméras PTZ motorisées et rotatives. Ces équipements consomment beaucoup plus d’énergie que leurs homologues fixes. Vous devez absolument opter pour du PoE+ dans ce cas. J’ai déjà rencontré des clients déçus après avoir acheté un injecteur standard, inadapté à leur caméra motorisée.
Les équipements nécessaires pour votre installation

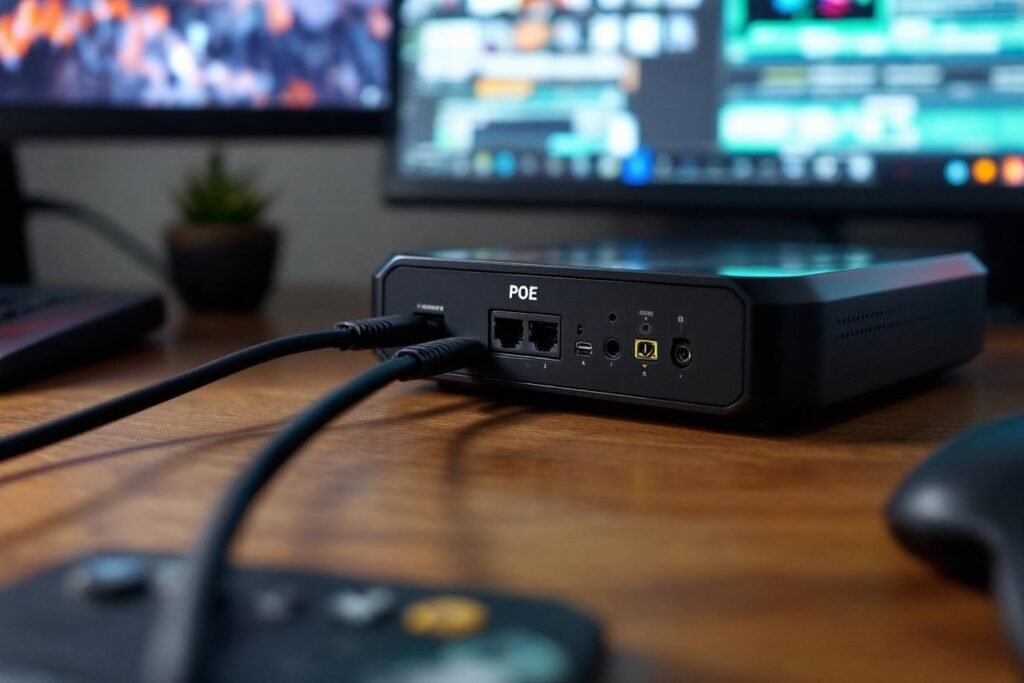

Vous avez plusieurs options pour bénéficier de cette technologie. L’injecteur PoE représente la solution la plus simple pour une ou deux caméras. Vous le branchez entre votre routeur et votre caméra. Le switch PoE s’impose quand vous voulez gérer plusieurs caméras simultanément. Il remplace votre switch classique tout en apportant la fonction d’alimentation.
Le NVR PoE constitue la solution tout-en-un pour un système complet. Cet enregistreur vidéo intègre directement des ports PoE. Vous y connectez vos caméras et bénéficiez en même temps de l’enregistrement sur disque dur. Je trouve cette approche particulièrement adaptée aux installations résidentielles de 4 à 8 caméras.
Ce qu’il faut savoir sur les box internet
Une précision importante que je dois absolument partager avec vous. Vos box grand public comme la Livebox, Freebox ou autres ne disposent pas de fonction PoE. Beaucoup de personnes pensent pouvoir brancher directement leur caméra PoE dessus. Vous aurez besoin d’un équipement intermédiaire, même si vous avez la box la plus récente du marché.
Choisir le bon type de caméra selon vos besoins
Le marché propose aujourd’hui une diversité impressionnante de caméras compatibles avec cette technologie. Je vais vous aider à faire le bon choix selon votre projet. Les différents formats répondent à des usages spécifiques que vous devez bien identifier avant tout achat.
Les caméras dôme se fixent au plafond et offrent un angle de vue panoramique. Je les recommande pour surveiller l’intérieur d’un garage ou d’un commerce. Les modèles bullet, en forme de tube, excellent pour la surveillance extérieure avec leur vision longue distance. Les caméras tourelle combinent les avantages des deux précédentes avec une flexibilité d’orientation remarquable.
Les caractéristiques techniques essentielles
La résolution constitue le premier critère à examiner. Vous trouverez des modèles depuis le Full HD 1080p jusqu’à la 4K. Pour une utilisation domestique standard, je conseille au minimum du 2MP ou 1440p. Cette définition permet d’identifier clairement les visages et les plaques d’immatriculation à distance raisonnable.
| Résolution | Pixels | Usage recommandé |
|---|---|---|
| Full HD | 1920 x 1080 | Surveillance basique intérieure |
| Quad HD | 2560 x 1440 | Surveillance résidentielle standard |
| 4MP | 2688 x 1512 | Zones sensibles à surveiller |
| 4K UHD | 3840 x 2160 | Surveillance professionnelle haute précision |
La vision nocturne représente un autre élément crucial. Pratiquement tous les modèles actuels intègrent des LED infrarouges. Vérifiez simplement la portée indiquée en mètres. Pour un jardin standard, 20 à 30 mètres suffisent largement. Les modèles haut de gamme atteignent 50 mètres ou plus.
Les fonctionnalités avancées à considérer
Les caméras IP modernes offrent bien plus que la simple captation vidéo. Vous pouvez les piloter à distance depuis votre smartphone grâce à des applications dédiées. Cette fonctionnalité s’avère particulièrement utile pendant vos vacances ou déplacements professionnels prolongés.
Certains modèles embarquent un microphone intégré pour la détection sonore. D’autres proposent même une communication bidirectionnelle. Je trouve cette option intéressante pour une caméra de portail, permettant d’échanger avec un visiteur sans ouvrir la porte. Sachez par contre que ces fonctions supplémentaires augmentent la consommation électrique.
Installer votre système de surveillance efficacement
Je vais maintenant partager avec vous mes conseils pratiques d’installation. La mise en place d’un système PoE reste beaucoup plus simple qu’une configuration traditionnelle. Vous devez néanmoins respecter certaines règles pour garantir un fonctionnement optimal.
Commencez par planifier l’emplacement de vos caméras. Privilégiez les angles permettant de couvrir les zones de passage obligées. Pour l’extérieur, évitez les orientations directes vers le soleil levant ou couchant. Ces positions créent des contre-jours rendant les images inexploitables aux heures concernées.
Le câblage représente l’étape suivante. Utilisez du câble RJ45 catégorie 5e minimum, idéalement catégorie 6 pour la pérennité. La qualité du câble influence directement la stabilité de votre système. Pour apprendre à réaliser vous-même vos connexions, je vous invite à consulter ce guide détaillé sur l’installation des prises RJ45.
Concernant le choix de votre équipement central, plusieurs paramètres entrent en jeu. Le nombre de ports nécessaires dépend évidemment du nombre de caméras. Prévoyez toujours un ou deux ports supplémentaires pour d’éventuelles extensions futures. Si vous hésitez sur le matériel adapté, j’ai préparé un comparatif complet des différents switchs ethernet disponibles sur le marché.
Pour votre information, respectez bien la distance maximale de 100 mètres entre votre source PoE et chaque caméra. Au-delà, vous risquez des dysfonctionnements ou une alimentation insuffisante. Dans certains cas spécifiques, des répéteurs ou des switchs intermédiaires peuvent prolonger cette limite.
Optimiser votre système au quotidien
Une fois votre installation terminée, quelques réglages amélioreront significativement vos performances. Je configure systématiquement les zones de détection de mouvement sur mes installations. Cette fonction évite les enregistrements inutiles déclenchés par le passage d’un chat ou le mouvement des branches.
Pensez à vérifier régulièrement l’état de vos caméras. Un simple nettoyage des optiques tous les trois mois préserve la qualité d’image. Les toiles d’araignées adorent particulièrement les caméras extérieures avec vision infrarouge, attirées par la chaleur des LED.
La sécurisation de votre réseau ne doit pas être négligée. Modifiez toujours les mots de passe par défaut de vos équipements. Créez un réseau séparé dédié uniquement à votre vidéosurveillance si possible. Cette pratique isole votre système du reste de votre installation domestique.
La technologie PoE pour caméras transforme vraiment l’approche de la vidéosurveillance. Vous gagnez en simplicité d’installation tout en conservant des performances excellentes. Cette solution évolutive s’adapte aussi bien aux petites configurations domestiques qu’aux installations plus complexes nécessitant de nombreux points de surveillance.
